DHGT-P系列

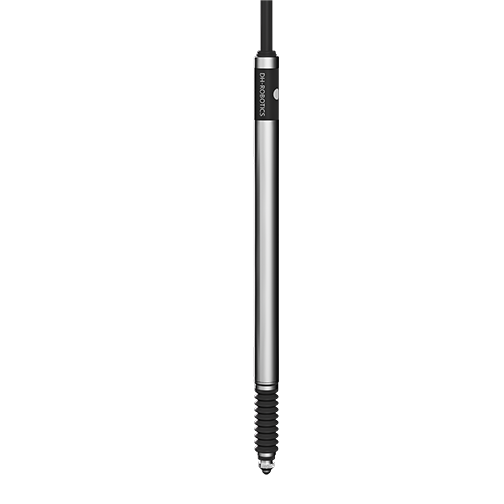

笔式接触式位移传感器采用小型轻量化笔式结构设计，整机重量约 35 g（不含线缆），适用于安装空间受限的自动化设备和精密检测场景。
在保持与 H12 系列一致测量原理与性能的基础上，产品采用封闭式绝对位置光栅编码技术，可在全量程范围内实现稳定、可靠的高精度位移测量。
整体结构坚固，防护等级达 IP67，能够在油污、冷却液飞溅等复杂工业环境下长期稳定运行。
联系我们
400-086-5086
笔式接触式位移传感器采用小型轻量化笔式结构设计，整机重量约 35 g（不含线缆），适用于安装空间受限的自动化设备和精密检测场景。
在保持与 H12 系列一致测量原理与性能的基础上，产品采用封闭式绝对位置光栅编码技术，可在全量程范围内实现稳定、可靠的高精度位移测量。
整体结构坚固，防护等级达 IP67，能够在油污、冷却液飞溅等复杂工业环境下长期稳定运行。
联系我们
采用笔式结构设计，整机重量约 35 g（不含线缆），体积小、重量轻，便于集成至空间受限的自动化设备与紧凑型检测机构中。
分辨率 0.1 μm，绝对精度 1 μm (P-P)，可精准检测微小位移变化，满足精密装配与在线检测等高精度测量需求。
最短采样周期 1 ms，机械响应频率 10 Hz，能够实时获取位移数据，适用于高速、高频率的在线检测应用。
采用高硬度直线球轴承结构，感测头连续检测次数可达 2 亿次。同时具备 IP67 防护等级，支持 -10℃ ～ +55℃ 环境稳定运行，适应油污、冷却液飞溅等复杂工业环境。
| 参数 | DHGT-P12K | DHGT-P12 |
|---|---|---|
 |  |
|
| 行程 | 12 mm | 12 mm |
| 分辨率 | 0.1 μm | 0.5 μm |
| 绝对精度 | 1 μm (P-P)*① | 2 μm (P-P)*① |
| 测量力（朝上安装） | 0.9 N*② | |
| 测量力（横向安装） | 0.95 N*② | |
| 测量力（朝下安装） | 1.0 N*② | |
| 采样周期 | 4 ms | |
| 机械响应 | 10 Hz*① | |
| 尺寸 / 探头尺寸 | 8 mm x 133.7 mm | |
| 整机质量（不含线缆） | 约 35 g*④ | |
| 操作指示灯 | 2色（红色、绿色） | |
| 外壳防护等级 | IP 67G*③ 、IP 67 | |
| 环境温度 | -10 至+55°C（无冻结） | |
| 相对湿度 | 35 至85% RH（无凝结） | |
| 耐振动 | 10 至 55 Hz，1.5 mm 双倍振幅，X、Y、Z 方向各2 小时 | |
| 耐冲击 | 1000 m/s² | |
| 主体材料 | 外壳：SUS303，中继器：ABS，探头与中继器连接线缆：PUR | |
| 防尘套材料 | NBR | |
| 接触件材料 | 钨合金*⑤ | |
| 注释 | *① 环境温度为20℃时的值。 *② 在测量范围中心的值，测量力度视防尘套的安装情况而定。 *③ 传感器探头线缆使用M8耐油线缆（DHGT-CHP2M/ DHGT-CHP5M / DHGT-CHP10M ）时。 *④ 包含中继连接器。 *⑤ 传感器中包含接触件。 |
|
