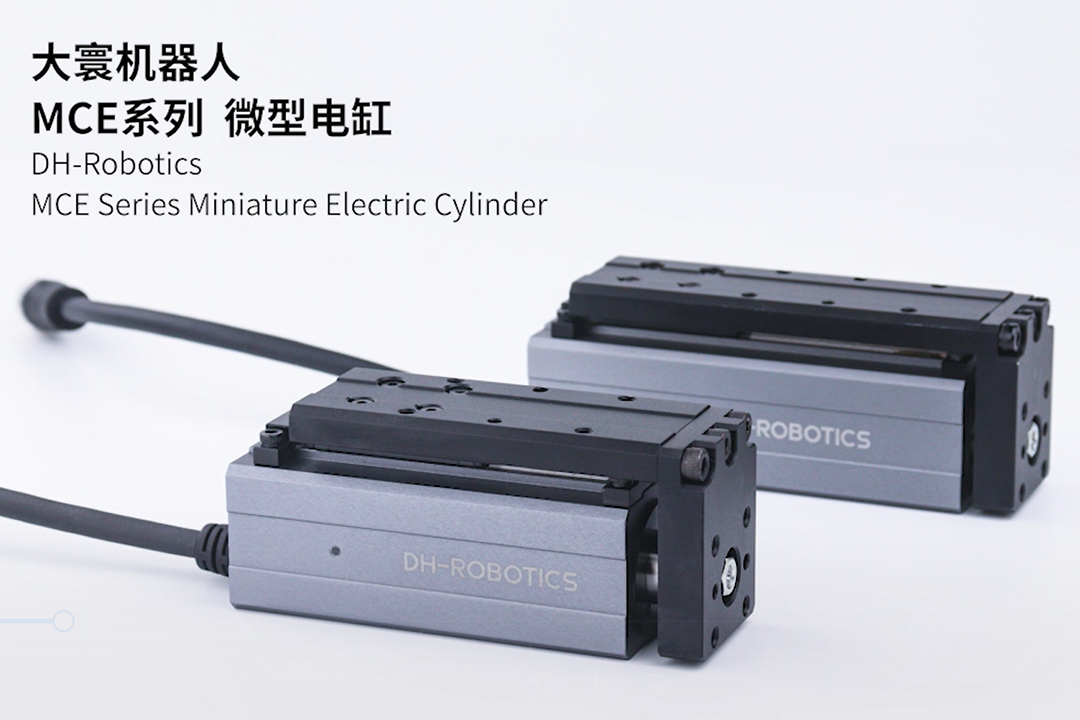

MCE 系列
MCE 系列是大寰自主研发生产的微型滑台电缸，拥有高能量密度、大负载和紧凑精巧的体积，可适用于各种不同的应用场景，完成复杂的取放、排列、搬运等任务。
联系我们
高刚性结构设计+高性能直线导轨，水平方向最大负载达8kg。负载能力领先市面上同类产品。
采用电机和驱控内嵌式设计，整体结构小巧紧凑，本体宽度仅为 35mm，支持多面安装，可简单快捷部署在狭小空间。
配置高性能伺服电机+精密滚珠丝杆，滑台运动速度快，最大速度可达270mm/s，最大加速度可达0.3G，重复定位精度达0.02mm，满足多种运动模式。
| MCE-3G | MCE-3WG | MCE-4G | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |  |  |
|||||||||
| 总行程 | 30，50mm | 30，50mm | 75，150mm | ||||||||
| 丝杆导程 | 1mm | 2mm | 4mm | 6mm | 1mm | 2mm | 4mm | 6mm | 5mm | 10mm | 20mm |
| 额定推力 | 200N | 100N | 50N | 30N | 200N | 100N | 50N | 30N | 170N | 85N | 40N |
| 最小推力 | 60N | 30N | 15N | 9N | 60N | 30N | 15N | 9N | 51N | 25.5N | 12N |
| 最大速度 | 50mm/s | 100mm/s | 200mm/s | 300mm/s | 50mm/s | 100mm/s | 200mm/s | 300mm/s | 250mm/s | 500mm/s | 1000mm/s |
| 最大加速度 | 2000mm/s² | 3000mm/s² | 3000mm/s² | 3000mm/s² | 2000mm/s² | 3000mm/s² | 3000mm/s² | 3000mm/s² | 2000mm/s² | 3000mm/s² | 3000mm/s² |
| 最大可搬重量-水平 | 8kg | 6kg | 3kg | 2kg | 8kg | 6kg | 3kg | 2kg | 15kg | 15kg | 7kg |
| 最大可搬重量-垂直 | 2kg | 1.5kg | 0.75kg | 0.5kg | 2kg | 1.5kg | 0.75kg | 0.5kg | 6kg | 3kg | 2kg |
| 位置重复精度 | ±0.02mm ±0.003mm(定制) | ±0.02mm ±0.003mm(定制) | ±0.02mm ±0.003mm(定制) |
||||||||
| 空转行程 | ＜0.1mm | ＜0.1mm | ＜0.1mm | ||||||||
| 本体宽幅 | 35mm | 46mm | 43.5mm | ||||||||
| 重量 | 0.47kg（行程30mm） 0.55kg（行程50mm） | 0.62kg（行程30mm） 0.7kg（行程50mm） | 1.2kg (行程75mm) 1.6kg (行程150mm) |
||||||||
| 通讯协议 | 内置：Modbus RTU(RS485),Digital I/O 外置：选择的控制器决定 | 内置：Modbus RTU(RS485),Digital I/O 外置：选择的控制器决定 | 外置：选择的控制器决定 | ||||||||
| 额定电压 | 24 V DC ±10% | 24 V DC ±10% | 24 V DC ±10% | ||||||||
| 电流 | 1.5A(额定)/3A(峰值) | 1.5A(额定)/3A(峰值) | 1.5A(额定)/3A(峰值) | ||||||||
| 容许负载力矩Mx | 9.9N·m | 9.9N·m | 18.8N·m | ||||||||
| 容许负载力矩My | 9.9N·m | 9.9N·m | 18.8N·m | ||||||||
| 容许负载力矩Mz | 3.3N·m | 12.2N·m | 30.5N·m | ||||||||
| 防护等级 | IP40 | IP40 | IP40 | ||||||||
| 推荐使用环境 | 0~40°C，＜85% RH | 0~40°C，＜85% RH | 0~40°C，＜85% RH | ||||||||
| 符合国际标准 | CE，FCC，RoHS | CE，FCC，RoHS | CE，FCC，RoHS | ||||||||
