RCE系列

出杆型电缸

RCE系列

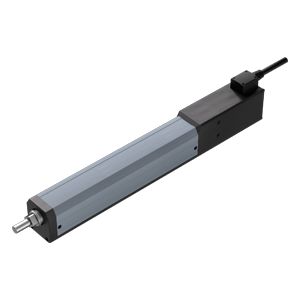

RCE 系列是大寰自主研发生产的微型出杆型电缸,拥有高能量密度、大负载和紧凑精巧的体积,可适用于各种不同的应用场景,完成复杂的取放、排列、搬运等任务。

联系我们





产品特点

高能量密度,大负载

高刚性结构设计+高性能直线导轨,水平方向最大负载达8kg,负载能力领先市面上同类产品。

紧凑设计,体积小省空间

采用电机和驱控内嵌式设计,整体结构小巧紧凑,本体宽度仅为 35mm,支持多面安装,可简单快捷部署在狭小空间。

响应速度快,重复定位精度高

配置高性能伺服电机+精密滚珠丝杆,滑台运动速度快,最大速度可达270mm/s,最大加速度可达0.3G,重复定位精度达0.02mm,满足多种运动模式。

更多特点

  • 智能反馈
  • 参数可调
  • 长寿命
  • CE 认证
  • FCC 认证
  • RoHS 认证

产品参数

RCE-3MRCE-5
本体宽幅35mm45 mm
总行程30,50mm100-800 mm(50间隔)
丝杆导程1mm2mm4mm6mm5 mm10 mm20 mm
额定推力200N100N50N30N320 N160 N80 N
最小推力60N30N15N 9N96 N48 N24 N
最大速度50mm/s100mm/s200mm/s300mm/s250 mm/s500 mm/s1000 mm/s
最大加速度2000mm/s²3000mm/s²3000mm/s²3000mm/s²
最大可搬重量-水平8kg6kg3kg2kg35 kg25 kg15 kg
最大可搬重量-垂直2kg1.5kg0.75kg0.5kg10 kg5 kg2.5 kg
位置重复精度±0.02(滚轧丝杆)
±0.005(研磨丝杆)
±0.02(滚轧丝杆)
±0.005(研磨丝杆)
±0.005(研磨丝杆)±0.005(研磨丝杆)±0.02
±0.005(研磨丝杆)
空转行程0.1mm以下0.1mm以下
出杠\φ22mm
重量0.47kg(行程30mm)
0.55kg(行程50mm)
\
通讯协议内置:Modbus RTU(RS485),Digital I/O
外置:选择的控制器决定
外置控制器决定
额定电压24 V DC ±10%24 V DC ±10%
额定电流1.5A(额定)/ 3.0A(峰值)4.5A(额定)/ 13.5A(峰值)
额定功率36W100W
防护等级IP40IP40
推荐使用环境0~40°C,<85% RH0~40°C,<85% RH
符合国际标准CE,FCC,RoHSCE,FCC,RoHS
