摘要：在自动化生产与物流领域，机器视觉与机械臂的协同作业已成为提升效率的关键技术。本文深入探讨视觉系统如何为机械臂提供“眼睛”，通过图像采集、算法处理及坐标转换，实现从无序堆叠到精准定位的全过程。文章详细解析了硬件选型、软件算法逻辑、手眼标定技术及闭环反馈机制，旨在为构建高稳定性、高精度的智能抓取系统提供理论依据与技术路径参考，助力制造业向智能化转型。

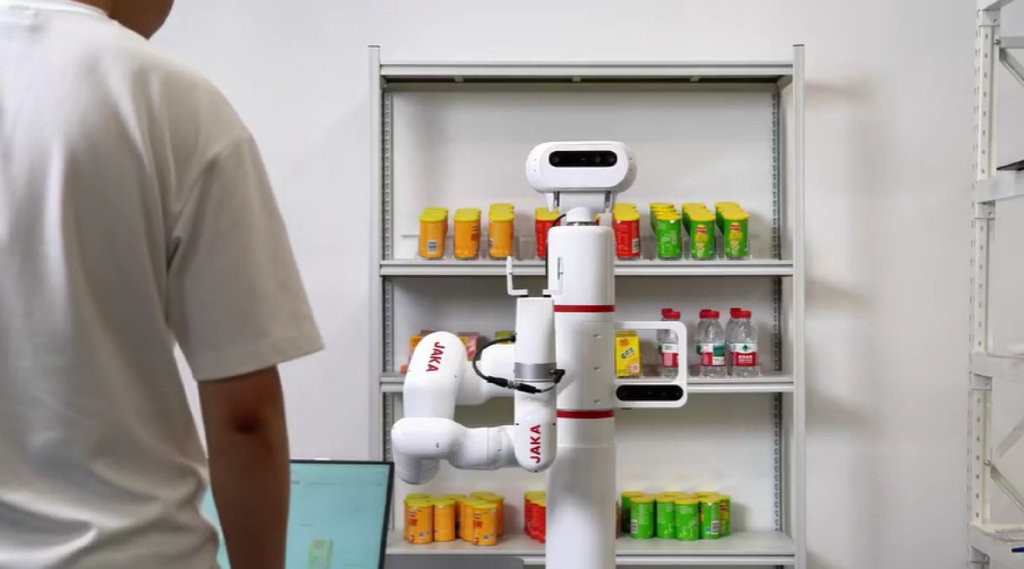

一、 引言：自动化智能化的核心驱动力

随着工业4.0浪潮的推进，传统制造业正经历着深刻的变革。过去依赖人工分拣、搬运和装配的场景，逐渐被自动化设备所取代。然而，简单的自动化往往局限于固定轨迹的重复动作，缺乏应对复杂多变环境的灵活性。当面对形状各异、位置随机摆放的物体时，刚性化的机械结构显得力不从心。此时，引入视觉感知能力，使机械臂具备“看见”并“理解”环境的能力，成为突破这一瓶颈的关键所在。

视觉系统与机械臂的结合，不仅仅是两个独立模块的物理连接，更是信息流与控制流的深度融合。视觉系统负责捕捉外界图像信息，经过处理后转化为空间坐标数据；机械臂则根据这些指令执行精确的运动轨迹。这种“眼-脑-手”协同工作机制，极大地拓展了自动化应用的范围，使其能够适应小批量、多品种的生产需求。

本文将围绕这一核心技术体系，从基础原理、硬件架构、算法逻辑、标定技术以及系统集成等多个维度，全面剖析如何实现智能识别与精准抓取。通过对各个环节的技术细节进行梳理，旨在为相关技术人员提供一份系统性的参考指南，帮助读者深入理解该领域的技术内涵与实践要点。

二、 视觉引导抓取系统的总体架构

要实现机械臂的智能抓取，首先需要构建一个完整且稳定的系统架构。这个架构通常由感知层、处理层和执行层三大部分组成，各部分之间通过高速通信接口进行数据交互，形成一个闭环的控制回路。

（一） 感知层：图像信息的获取

感知层是整个系统的“眼睛”，其核心任务是捕捉目标物体的光学图像。这一层主要包括工业相机、镜头、光源及辅助照明装置。

1.工业相机的选型与特性
工业相机是图像采集的核心部件。根据不同的应用场景，相机可分为面阵相机和线阵相机。面阵相机适用于静态或低速运动物体的拍摄，能够一次性获取完整的二维图像；线阵相机则适用于连续运动的物体，如传送带上的产品，通过逐行扫描构建完整图像。

在分辨率方面，需要根据抓取精度要求和视野范围来选择。较高的像素密度可以提供更清晰的边缘信息，有利于后续的特征提取，但也会增加数据传输和处理的时间成本。此外，帧率也是重要指标，高速生产的场景需要高帧率相机以保证实时性。

2.镜头的光学性能匹配
镜头的质量直接影响成像效果。焦距决定了视野大小和工作距离，光圈控制进光量和景深。在视觉抓取系统中，通常需要保证整个工作区域内图像的清晰度一致，因此大景深镜头或远心镜头往往是较好的选择。

远心镜头具有特殊的 optical 设计，能够消除透视误差，使得物体在不同距离下的成像大小保持一致，这对于高精度测量和定位尤为重要。

3.光源设计的艺术
俗话说，“打光是摄影的灵魂”，在机器视觉中同样如此。合适的光源可以突出目标特征，抑制背景干扰。常见的光源类型包括背光、环形光、同轴光和条形光等。

背光常用于轮廓检测，能够产生高对比度的剪影图像；环形光适合表面缺陷检测和一般特征识别；同轴光则用于反光表面的平整度检测。光源的颜色、角度、强度以及脉冲控制方式，都需要根据被测物体的材质、颜色和表面特性进行精心调试，以确保获取最优质的图像信号。

（二） 处理层：数据的计算与分析

处理层是系统的“大脑”，负责接收来自相机的原始图像数据，并通过复杂的算法进行处理，最终输出目标的位置、姿态等信息。这一层通常由工控机、图像处理卡或嵌入式计算单元构成。

1.图像预处理技术
原始图像往往包含噪声、光照不均等问题，直接用于分析会导致误判。因此，图像预处理是必不可少的第一步。常见的预处理操作包括灰度化、去噪滤波、直方图均衡化、边缘增强等。去噪滤波可以有效去除传感器热噪声和环境杂散光的影响；直方图均衡化可以增强图像的整体对比度，使暗部细节更加清晰；边缘增强则有助于突出物体的轮廓边界，为后续的分割和识别奠定基础。

2.特征提取与识别算法
在完成预处理后，系统需要从图像中提取出关键特征。对于规则几何形状的目标，可以通过模板匹配、霍夫变换等方法快速定位；对于不规则或复杂形态的目标，则需要借助深度学习算法。卷积神经网络（CNN）在处理非结构化数据方面表现出色，能够通过训练大量的样本数据，自动学习目标的深层特征，从而实现高精度的分类和检测。此外，关键点检测算法可以识别物体的特定部位，如角点、中心点等，为六自由度位姿估计提供依据。

3.坐标解算与转换
图像中的像素坐标并不等同于机械臂末端的物理坐标。处理层还需要完成坐标系之间的转换计算。这涉及到相机内参、外参以及机械臂基座标系的联合求解。通过数学模型将像素平面上的点映射到三维世界坐标系中，再结合机械臂的运动学方程，计算出末端执行器需要到达的目标位置和姿态。这一过程对计算精度要求极高，任何微小的误差都可能累积导致抓取失败。

（三） 执行层：机械臂与夹爪的动作

执行层是系统的“手脚”，负责根据处理层的指令，驱动机械臂移动到指定位置，并控制夹爪完成抓取动作。

1.机械臂的运动规划
机械臂拥有多个自由度，能够实现空间内的任意姿态调整。运动规划算法需要在满足关节限位、速度限制和加速度约束的前提下，规划出一条平滑、高效且无碰撞的运动轨迹。常见的轨迹规划方法包括线性插值、多项式插值等。为了避免在移动过程中与周围物体发生干涉，还需要进行路径避障规划，确保机械臂在到达目标点的过程中始终处于安全状态。

2.夹爪的执行机构
夹爪是直接与被抓物体接触的部件，其设计直接影响抓取的稳定性和成功率。常见的夹爪类型包括平行夹指、自适应软体夹爪、真空吸盘等。平行夹指适用于规则刚体，结构简单，响应速度快；自适应软体夹爪利用柔性材料包裹物体，能够适应各种不规则形状，减少对易碎品的损伤；真空吸盘则适用于表面平整、无孔的多孔材料或玻璃制品。夹爪的开合力度、行程范围以及感应反馈机制，都需要根据具体应用需求进行优化配置。

三、 智能识别技术的核心逻辑

智能识别是实现精准抓取的前提。只有准确无误地识别出目标物体及其状态，机械臂才能做出正确的决策。这一过程涵盖了从图像输入到语义输出的完整链条。

（一） 基于传统机器视觉的检测方法

在深度学习普及之前，传统机器视觉算法占据了主导地位。这类方法依赖于人工设计的特征描述子，具有较强的可解释性和计算效率。

1.边缘检测与轮廓提取
边缘是图像中灰度变化剧烈的区域，通常对应物体的边界。常用的边缘检测算子如Canny、Sobel等，能够快速勾勒出物体的大致形状。通过阈值分割和二值化处理，可以将前景目标与背景分离开来。随后，利用连通域分析或轮廓查找算法，提取出每个独立目标的边界点集。这些边界点构成了后续几何分析和位姿估计的基础数据。

2.模板匹配技术
模板匹配是一种直观且有效的识别方法。它通过在图像中寻找与预设模板最相似的区域来确定目标位置。相似度度量方式包括平方差匹配、相关系数匹配等。为了提高鲁棒性，可以采用多尺度模板匹配，以应对目标物体在图像中大小变化的情况。此外，旋转不变性模板匹配技术允许目标在一定角度范围内旋转而不影响识别结果，扩展了应用场景。

3.几何特征分析
对于具有明确几何形状的目标，可以通过分析其轮廓的几何属性来进行识别和定位。例如，计算轮廓的最小外接矩形、最小外接圆或多边形拟合，从而获得目标的中心坐标、长宽比、角度等信息。霍夫变换可以用于检测直线、圆形等标准几何图形，广泛应用于零件定位和质量检测中。

（二） 基于深度学习的识别范式

随着人工智能技术的发展，深度学习在视觉识别领域取得了突破性进展。相比传统方法，深度学习能够处理更复杂、更模糊的场景，具有更强的泛化能力。

1.目标检测网络架构
目标检测旨在同时解决“是什么”和“在哪里”两个问题。主流的两阶段检测算法如Faster R-CNN，先生成候选区域，再进行分类和回归，精度较高但速度较慢；单阶段检测算法如YOLO系列和SSD，直接将检测任务视为回归问题，实现了速度与精度的良好平衡，非常适合实时性要求高的抓取场景。这些网络能够输出目标类别的概率得分以及包围框坐标，为机械臂提供明确的抓取指引。

2.实例分割与精细定位
在某些高精度抓取场景中，仅仅知道目标的大致位置是不够的，还需要知道目标的具体轮廓，以便规划贴合其形状的抓取路径。实例分割算法如Mask R-CNN，不仅能够检测出目标，还能为每个目标生成像素级的掩膜。这使得系统能够精确区分相邻靠在一起的物体，避免误抓或漏抓。此外，分割结果还可以用于计算物体的重心、凸包等几何特征，进一步优化抓取策略。

3.关键点检测与姿态估计
对于需要特定姿态抓取的对象，如螺丝、螺母或异形工件，关键点检测至关重要。通过预测物体上若干关键特征点的位置，并结合人体姿态估计或物体姿态估计模型，可以推断出物体的六自由度位姿（XYZ平移+XYZ旋转）。这对于六轴机械臂而言尤为关键，因为仅凭中心点坐标无法确定夹爪的朝向，必须结合姿态信息才能实现顺利插入或平稳提起。

（三） 复杂环境下的识别挑战与对策

实际工业现场环境复杂多变，光照变化、物体遮挡、反光干扰等因素都会影响识别效果。

1.光照适应性增强
为了克服光照变化带来的影响，可以在图像预处理阶段引入光照归一化技术，如Retinex算法，模拟人眼视觉系统，增强图像细节并减弱光照不均匀的影响。此外，采用多光谱成像或红外成像技术，可以在可见光条件不佳的情况下获取有效信息。

2.遮挡处理策略
当目标被部分遮挡时，传统的基于完整轮廓的方法可能失效。此时，可以利用深度学习模型的上下文感知能力，根据可见部分的特征推断整体形状。或者，采用多视角融合技术，通过多个相机从不同角度拍摄，拼接出更完整的目标信息，减少单一视角下的遮挡盲区。

3.动态场景跟踪
在传送带等动态场景中，物体处于持续运动状态。除了单次检测外，还需要引入视频序列跟踪算法，如SORT、DeepSORT等，利用时间连续性信息关联前后帧的目标，提高跟踪的稳定性和准确性。结合卡尔曼滤波等预测算法，可以预估下一时刻目标的位置，补偿通信和处理延迟，确保机械臂能在正确的时间到达正确的位置。

四、 手眼标定与坐标系转换技术

视觉系统看到的是像素世界，而机械臂生活在物理世界。要将两者统一起来，必须建立精确的数学映射关系，这就是手眼标定的核心意义。

（一） 手眼标定的基本原理

手眼标定旨在求解相机坐标系与机械臂基座坐标系（或工具坐标系）之间的变换矩阵。根据相机安装位置的不同，主要分为“眼在手上”（Eye-in-Hand）和“眼在天上”（Eye-to-Hand）两种配置。

1.眼在手上配置
相机安装在机械臂末端法兰上，随机械臂一起运动。这种配置的优点是视野随机械臂移动，可以覆盖更大的工作空间，且不受机械臂底座位置限制。缺点是相机随动，图像存在运动模糊风险，且标定过程需要机械臂带动相机进行多角度运动，操作相对复杂。其标定方程通常形式为 $AX = XB$，其中A为机械臂末端相对于基座的变换，B为相机相对于末端的固定变换，X为待求的相机相对于基座的变换。

（二） 标定靶标与数据采集

标定的精度很大程度上取决于标定靶标的质量和数据采集的多样性。

1.标定靶标的选择
常用的标定靶标包括棋盘格、圆点阵列、十字交叉点等。棋盘格因其角点易于亚像素级提取而被广泛使用。靶标的尺寸精度、打印质量以及平整度都会影响标定结果。近年来，基于3D打印的非平面靶标也被提出，以解决传统平面靶标在远距离标定时的精度损失问题。

2.数据采集策略
为了获得健壮的标定参数，需要采集足够数量的不同位姿图像。一般来说，建议采集10-20组以上数据，覆盖工作空间的主要区域，并确保机械臂在各个轴向上都有充分的运动范围。每组数据包括机械臂当前的关节角度（或末端位姿）以及对应的相机图像。数据分布越均匀、位姿差异越大，标定结果的鲁棒性通常越好。

（三） 标定算法与优化

标定过程本质上是一个非线性优化问题，旨在最小化重投影误差。

1.张正友标定法
这是目前最常用的相机内参标定方法，利用平面棋盘格图像，通过求解单应性矩阵来估算相机内参和畸变系数。该方法简单高效，只需一张或几张不同角度的棋盘格图像即可完成。

2.手眼标定求解算法
针对手眼标定方程，有解析解法和迭代优化法两类。Tsai-Lenz方法是经典的解析解之一，适用于特定的手眼结构。而对于更一般的情况，可以使用基于李群和李代数的优化算法，如Levenberg-Marquardt算法，通过迭代调整变换矩阵的参数，使重投影误差最小化。现代开源库如OpenCV、Kalibr等提供了成熟的手眼标定工具，简化了开发流程。

3.精度验证与误差补偿
标定完成后，必须使用独立的测试样本集验证标定精度。如果在测试集中发现系统性偏差，可能需要重新检查数据采集过程或引入高阶畸变模型进行补偿。此外，温度变化、机械磨损等因素可能导致标定参数漂移，因此需要定期复标，或在控制系统中嵌入在线自校准机制，以维持长期的高精度运行。

五、 精准抓取的运动控制策略

识别到位只是第一步，如何优雅、稳定地完成抓取动作，是考验系统控制水平的关键环节。

（一） 抓取点规划与可达性分析

并非所有识别出的位置都适合抓取。系统需要根据物体的几何形状和夹爪的结构，自动规划最优抓取点。

1.对称性与重心考量
对于规则物体，通常选择几何中心或对称轴作为抓取点，以保证受力平衡。对于不规则物体，则需要计算其质心或惯性主轴，尽量沿主轴线方向施加抓取力，防止物体在悬空状态下发生倾斜或滑落。

2.可达性与避障检查
在确定抓取点后，需要检查机械臂是否能无障碍地到达该位置。这需要进行逆运动学求解，并检查所有关节是否超出限位。同时，还要考虑夹爪本体是否会与工作台、夹具或其他物体发生碰撞。如果直接抓取路径受阻，系统需要自动搜索替代抓取点或调整抓取姿态。

（二） 轨迹规划与平滑控制

机械臂的运动轨迹必须平滑连续，以避免冲击和振动，保护机械结构和被抓物体。

1.样条插值与加减速曲线
常用的轨迹规划方法包括三次多项式、五次多项式和贝塞尔曲线。这些方法可以保证位置、速度和加速度的连续性。在实际应用中，通常会设置梯形或S型加减速曲线，限制最大速度和加速度，使运动过程更加柔和。

2.动态避障与路径优化
在工作空间拥挤的环境中，静态的路径规划可能不够用。需要引入动态避障算法，如人工势场法或概率路图法，实时避开移动的障碍物。此外，还可以通过优化算法寻找最短或能耗最低的路径，提高生产效率。

（三） 力控与柔顺抓取

对于易碎品或精密装配场景，纯位置控制往往难以胜任，需要引入力控技术。

1.阻抗控制与导纳控制
阻抗控制通过调节机械臂的等效质量和阻尼，使其表现出弹簧-阻尼特性，对外界接触力进行被动顺应。导纳控制则是根据检测到的外力，调整机械臂的速度或位置指令。这两种控制策略都能使机械臂在接触瞬间变得“柔软”，减少硬性碰撞的风险。

2.电流环力矩观测
在没有专用力传感器的情况下，可以通过监测电机驱动电流来估算输出力矩。这种方法成本低廉，易于实现，但在动态过程中精度有限，更适合低速、轻载的抓取场景。

3.视觉伺服反馈
在抓取接近终点时，可以启用视觉伺服功能。相机实时跟踪夹爪与目标的相对位置，不断修正机械臂的最终微调动作。这种闭环反馈机制能够有效补偿机械臂的定位误差和工件的放置误差，大幅提高抓取成功率。

六、 系统集成与工程实践要点

将各个模块整合为一个稳定可靠的系统，需要关注通信协议、软件架构以及工程实施中的诸多细节。

（一） 通信架构与时序同步

视觉系统与机械臂控制器之间的通信速度和稳定性直接影响系统性能。

1.通信协议选择
常见的通信方式包括TCP/IP、UDP、EtherCAT、Profinet等。以太网通信灵活通用，适合传输大量图像数据和复杂指令；现场总线如EtherCAT具有高实时性和确定性，适合高频次的点位发送。在选择时，需权衡带宽需求和实时性要求。

2.触发与同步机制
为了保证图像采集与机械臂动作的严格同步，需要硬件触发信号。例如，当光电传感器检测到物体进入视野时，发出触发信号给相机拍照，同时通知机械臂准备动作。这种硬连线触发比软件轮询更可靠，延迟更低。

3.多线程与异步处理
由于图像处理和运动控制耗时较长，系统应采用多线程架构。主线程负责逻辑控制和指令下发，子线程分别负责图像采集、算法运算和通信收发。通过消息队列传递数据，避免阻塞，确保系统的高效并行运行。

（二） 软件平台与开发框架

选择合适的软件开发平台和框架，可以大幅降低开发难度，提高代码复用率。

1.通用视觉库的应用
OpenCV、Halcon、VisionPro等成熟视觉库提供了丰富的图像处理函数和标定工具。开发者可以直接调用这些库的功能，专注于业务逻辑的实现，而无需从零编写底层算法。

2.机器人操作系统的支持
ROS（Robot Operating System）作为主流的机器人中间件，提供了节点管理、消息传递、仿真测试等功能。通过ROS，可以轻松集成视觉节点和控制节点，并利用Gazebo等仿真器进行虚拟调试，缩短开发周期。

3.用户界面与人机交互
为了方便操作员监控和维护，需要开发友好的图形用户界面（GUI）。界面应显示实时视频流、识别结果、机械臂状态以及报警信息。同时，提供参数配置入口，允许用户调整阈值、灵敏度等关键参数，以适应不同的生产需求。

（三） 可靠性维护与故障诊断

长期的稳定运行依赖于完善的维护体系和故障诊断机制。

1.自检与日志记录
系统启动时应进行全面的自检，包括相机连接、光源状态、机械臂原点复位等。运行过程中，应详细记录关键事件和错误代码，形成日志文件。一旦出现故障，可通过日志快速定位原因。

2.定期校准与维护
如前所述，标定参数会随时间漂移。建议制定定期的校准计划，例如每周或每月进行一次手眼标定验证。同时，定期检查镜头清洁度、线缆连接松动情况等物理状态，预防潜在隐患。

3.冗余设计与容错机制
对于关键任务，可以考虑引入冗余设计。例如，使用双相机互为备份，或者在视觉丢失时切换至备用模式（如依靠编码器记忆位置继续短距离移动）。系统应具备 graceful degradation 能力，即在部分组件失效时，仍能降级运行而非完全停机。

七、 结语

视觉系统与机械臂的配合，代表了工业自动化从“自动化”向“智能化”跨越的重要一步。通过构建感知、决策、执行一体化的技术架构，结合先进的图像处理算法、精确的手眼标定技术以及柔顺的运动控制策略，我们可以实现对复杂环境中物体的智能识别与精准抓取。
