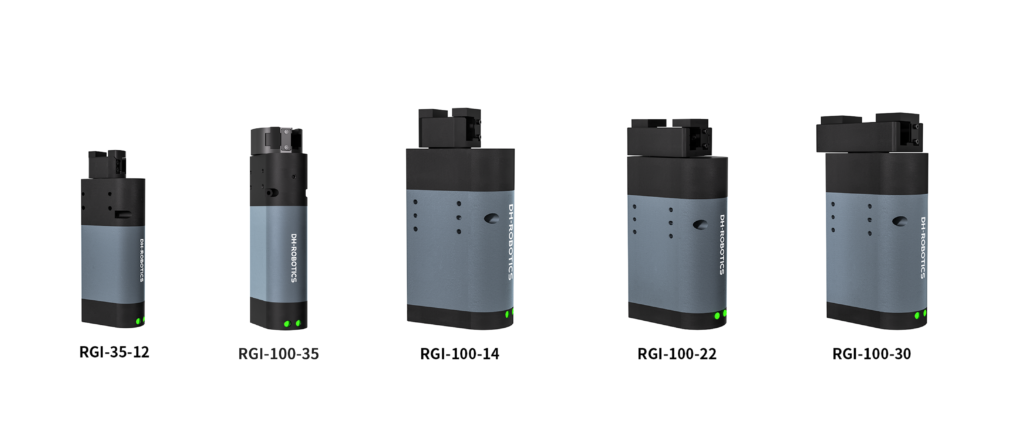

伺服旋转电动夹爪在自动化装配、检测、搬运等场景中承担着关键角色，其兼具直线夹持与旋转定位的复合功能大幅提升了工艺柔性。然而，功能的复杂性也意味着安装调试环节的技术门槛显著提高。

对于初次接触此类设备的工程人员而言，缺乏系统性的操作指引极易导致安装偏差、参数失配甚至设备损伤。本文将从零开始构建一套完整、可复用的安装调试方法论，覆盖从开箱验货到最终验收的全生命周期关键环节，助力新手快速掌握核心技能，规避常见误区，确保设备以良好状态投入生产。

一、安装前的系统性准备工作

（一）技术资料的深度研读与交叉验证

在动手安装之前，必须对伺服旋转电动夹爪的技术文档进行系统性研读。这不仅包括产品手册中的外形尺寸图、安装接口规格、电气引脚定义、额定性能参数等内容，还需重点关注安装注意事项、禁止操作项以及推荐的安装力矩值等细节信息。许多新手往往只关注“如何装”，却忽略了“不能怎么装”，而后者恰恰是避免设备损坏的关键。

除夹爪本体资料外，还必须同步查阅所配套机械臂末端的接口说明书、控制器的通信协议手册以及上位机软件的配置指南。需特别核对三者之间的兼容性：例如夹爪法兰是否与机械臂末端法兰匹配、供电电压是否在控制器输出范围内、通信协议版本是否一致等。若发现任何参数冲突或信息模糊之处，务必在安装前通过官方渠道确认澄清，切忌凭经验猜测或强行适配，以免埋下隐患。

建议将关键技术参数整理成核查清单，包括但不限于：安装螺栓规格与数量、推荐紧固力矩、电源输入范围、通信接口类型、信号线色标定义、最大允许负载惯量等。该清单将在后续安装与调试过程中作为实时对照依据，有效防止遗漏或误操作。

（二）安装环境的合规性核查与预处理

安装环境虽常被忽视，却是影响设备长期稳定运行的基础条件。首先应确认安装区域的洁净度满足要求，尤其对于内置编码器或精密传动机构的伺服夹爪，微小粉尘或金属碎屑一旦侵入内部，可能导致信号干扰或机械卡滞。建议在安装前对工作台面进行彻底清洁，并使用防尘罩临时覆盖待安装部件。

其次需评估空间布局是否满足操作与维护需求。夹爪安装后，其旋转运动范围及电缆走线路径不应与周边设备、管线或防护结构发生干涉。同时应预留足够的操作空间，便于后续使用力矩扳手、万用表等工具进行检测与维护。若现场空间受限，需提前规划替代方案，如调整设备布局或选用紧凑型附件。

环境温湿度亦需符合设备规定的工作范围。极端温度可能影响润滑脂性能或电子元件寿命，高湿环境则易引发电气短路或金属腐蚀。若现场条件超出允许范围，应采取相应防护措施，如加装温控装置、除湿设备或密封防护罩。此外，还需检查接地系统是否完善，确保安装区域具备可靠的等电位连接点，为后续电气安全奠定基础。

（三）专用工具与辅助材料的齐备性确认

伺服旋转电动夹爪的安装调试对工具精度有较高要求，普通工具难以满足规范操作需求。必备工具包括：经校准的数显力矩扳手（量程覆盖夹爪安装螺栓推荐力矩）、绝缘螺丝刀套装、数字万用表、示波器（用于信号质量分析）、内六角扳手组、无尘布、防静电手环等。其中力矩扳手的精度直接影响法兰连接的可靠性，过松会导致松动异响，过紧则可能压溃安装面或拉伸螺栓塑性变形，务必确保其处于有效校准期内。

辅助材料方面，需准备符合规格的紧固件（通常为高强度合金钢螺栓）、平垫圈与弹簧垫圈（防松用）、导电润滑脂（用于接地端子）、线缆标识管、扎带固定座、屏蔽胶带等。所有物料应提前清点并分类存放，避免安装过程中因缺件中断作业。特别注意螺栓等级与长度必须严格匹配手册要求，不可随意替换；润滑脂型号亦需与原厂指定一致，错误油脂可能加速磨损或污染传感器。

（四）来料检验与功能性预检

开箱后应立即进行外观与功能预检，这是识别运输损伤或出厂缺陷的第一道防线。首先目视检查夹爪本体有无磕碰、划痕、裂纹或锈蚀，重点观察安装法兰面是否平整、螺纹孔有无滑牙、电气插座针脚是否弯曲氧化。任何可见损伤都应拍照记录并及时反馈供应商，切勿带病安装。

随后进行手动功能预检：在未通电状态下，缓慢手动旋转夹爪本体，感受转动是否顺滑均匀，有无卡顿、异响或轴向窜动；同样方式测试夹指开合动作，确认全程无阻力突变或单边偏斜。若配备机械限位装置，需验证其位置是否正确、固定是否牢靠。此阶段发现的问题属于硬件层面缺陷，处理成本远低于上电后的故障排查，务必认真对待。

最后核对装箱清单，确认所有配件、文档、软件光盘或U盘齐全。部分高端夹爪附带专用调试软件或固件升级包，缺失将影响后续参数配置。建议将所有资料电子化备份，便于现场随时调阅。

二、机械安装的规范化操作流程

（一）法兰对接面的精密处理与对准

法兰对接是机械安装的核心环节，其精度直接影响夹爪的回转跳动与重复定位精度。操作前须用无尘布蘸取少量无水乙醇彻底清洁机械臂末端法兰与夹爪安装法兰的接触面，确保无任何油污、指纹、金属屑或残留密封胶。即使肉眼不可见的微粒也可能导致微米级安装误差，进而放大为末端执行器的显著摆差。

对准过程应优先利用定位销或止口结构实现粗定位，再轻柔推入使两法兰面完全贴合。严禁采用锤击、撬杠等暴力手段强行装配，此类操作极易造成定位销剪切变形或法兰面压伤。若推入阻力异常，应立即退出重新检查对准状态，必要时使用塞尺测量间隙均匀性。对于无定位结构的平面法兰，可借助百分表打表找正，确保圆周方向间隙差值控制在允许公差内。

（二）安装螺栓的分步对角紧固策略

螺栓紧固绝非简单拧紧，而是关乎连接刚度与应力分布的关键工艺。必须严格遵循“分步、对角、定扭”三原则。首先以推荐力矩的30%对所有螺栓进行预紧，顺序按对角交叉方式进行，使法兰面初步均匀贴合；再以70%力矩重复对角紧固，进一步消除局部间隙；最后以100%额定力矩完成终紧，仍保持对角顺序。每一步均需等待前一步全部完成后再进行，不可跳跃或单侧连续紧固。

紧固完成后，应用记号笔在螺栓头与法兰面上划出对齐标记线，作为日后巡检判断是否松动的视觉基准。同时建议使用力矩复检工具抽查至少30%的螺栓，确认实际施加力矩符合规范。对于振动较大的应用场景，可考虑加装防松胶或锁紧垫片，但需注意防松胶的固化时间与适用温度范围，避免影响拆卸维护。

（三）电缆布设的动态路径规划与固定

电缆管理是机械安装中最易被低估却最关键的环节之一。伺服旋转电动夹爪的电缆需在机械臂全工作空间内承受反复弯折、扭转与拉伸，不当布设将导致导线疲劳断裂或屏蔽层破损。布设前应模拟机械臂极限姿态，确定电缆的最小弯曲半径与安全余量，确保在任何位置下电缆弯折半径均大于制造商规定的下限值。

电缆应沿机械臂预设的走线槽或外部拖链敷设，避免悬空晃动或与锐边摩擦。固定点间距宜控制在150–200mm，过密会限制电缆自然弯曲，过疏则易产生鞭打效应。在关节转折处应预留弧形缓冲段，并使用柔性扎带或魔术贴固定，禁用尼龙扎带死扣以防压伤护套。动力线与信号线应分层或分隔布置，减少电磁耦合干扰；屏蔽层需在两端可靠接地，中间保持连续完整。

（四）机械限位与防护装置的校验

部分伺服旋转电动夹爪设有机械硬限位，用于防止电机过载或结构超程。安装后必须手动验证限位有效性：缓慢驱动夹爪旋转至各极限位置，确认限位块能准确阻挡且无撞击异响；检查限位螺钉或挡块固定是否牢固，反复触发后有无位移或松动。若限位失效，轻则触发驱动器报警停机，重则导致减速器齿轮崩齿或电机轴扭断。

同时检查外部防护罩、防撞缓冲垫等安全附件是否安装到位。这些装置虽不参与核心功能，却是保障人员与设备安全的重要屏障。尤其在人机协作场景中，防护完整性直接关系到合规性与风险控制水平。所有防护件应固定牢靠，不影响正常运动与维护通道。

三、电气连接的标准化实施要点

（一）电源回路的规范接线与保护

电源线连接是电气安全的第一道关口。接线前务必确认主电源已断开，并在开关处悬挂“禁止合闸”警示牌。根据手册定义的引脚功能，将电源正、负、PE线准确接入对应端子，严禁反接或错接。导线截面积须满足载流要求，压接端子应使用专用工具冷压，确保接触电阻低且机械强度高。

接线完成后，先用万用表测量电源端子间电阻，确认无短路；再测对地绝缘电阻，应大于规定阈值（通常≥1MΩ）。上电前先空载测试输出电压稳定性，纹波与噪声应在允许范围内。建议在电源入口加装快熔保险丝或电子断路器，作为过流保护的最后一道防线。所有裸露导体部位应加装绝缘护套，防止意外触碰。

（二）通信链路的物理层构建与验证

通信质量直接决定控制指令的实时性与可靠性。根据所用协议（如EtherCAT、CANopen、Modbus TCP等）选择匹配的屏蔽双绞线或工业以太网线，线缆长度不得超过协议规定的最大距离。接线时严格区分发送/接收差分对，A/B线不得反接；RJ45水晶头应按T568B标准压接，并确保屏蔽层360°环接至连接器金属外壳。

通信线缆应与动力线保持至少10cm间距平行敷设，交叉时尽量垂直。若无法避免并行，应增加金属隔板或穿钢管隔离。两端设备接地电位差应小于1V，否则需加装信号隔离器或使用光纤转换模块。上电后用协议分析仪或控制器诊断工具检测链路状态，确认无丢包、CRC错误或超时现象。通信不稳定往往是接地不良或干扰所致，而非设备本身故障。

（三）传感器信号的抗干扰布线实践

伺服旋转电动夹爪内置的编码器、力传感器等模拟或高速数字信号极易受干扰。模拟信号线必须使用双层屏蔽电缆，内屏蔽接信号地，外屏蔽接机壳地，且仅在控制器端单点接地，避免形成地环路。信号线远离变频器、继电器、电磁阀等强干扰源，必要时穿磁环抑制高频噪声。

数字编码器信号虽抗扰能力较强，但长线传输仍需注意阻抗匹配与终端电阻设置。若使用差分信号（如RS422），确保正负线配对紧密绞合；若为单端信号，应尽量缩短走线长度。所有传感器接线完成后，应用示波器观测信号波形，确认上升沿陡峭、无毛刺或振铃。异常波形往往预示接线错误或干扰侵入，需在调试前排除。

（四）整机接地系统的等电位联结

良好的接地是抑制共模干扰、保障人身安全的基础。夹爪本体、电机外壳、电缆屏蔽层、机械臂末端法兰及控制器机柜应通过低阻抗路径连接至同一接地点，形成等电位联结。接地线截面积不小于电源线，连接端子应镀锡防氧化并涂导电脂降低接触电阻。

严禁将接地线串联多个设备后再接地，此种“菊花链”接地会在故障时引入危险电位差。应采用星形拓扑，各设备独立引线至汇流排。接地电阻值应符合当地电气规范要求（通常≤4Ω）。定期用接地电阻测试仪检测，确保连接可靠。在潮湿或腐蚀性环境中，接地端子应做防腐处理，避免因锈蚀导致接地失效。

四、参数配置的逻辑化设定流程

（一）通信参数的初始化与握手验证

首次上电后，首要任务是建立稳定的通信链路。进入控制器配置界面，将通信波特率、站地址、数据格式等参数设置为与夹爪默认值一致。若夹爪支持自动识别，可尝试启用该功能简化配置。初始通信建议采用最低速率测试，确认基本读写功能正常后再提升至目标速率。

通信建立后，执行简单的状态读取命令（如获取固件版本、序列号），验证数据返回正确且响应及时。若通信失败，优先检查物理层连接与参数设置，而非怀疑设备故障。许多所谓“通信故障”实为配置疏漏所致。成功握手后，保存配置文件并备份，作为后续恢复基准。

（二）运动参数的保守起步与渐进优化

为避免调试初期因参数不当引发剧烈冲击，所有运动参数（速度、加速度、 jerk）应从制造商推荐值的20%–30%起步。先以极低速度执行单次开合与旋转动作，观察运动平稳性、停止精度及有无异常振动。确认基础功能正常后，再按10%–20%步长逐步提升参数，每步都需充分测试稳定性。

参数优化并非一味追求高速，而是在满足节拍前提下兼顾平滑性与寿命。过高的加速度虽缩短时间，但加剧机械磨损与电机发热。建议结合示波器监测电流波形，若出现频繁峰值或振荡，说明动态负载过大，需回调参数。最终参数应留有10%–15%安全裕度，应对工件重量波动或环境温度变化。

（三）伺服环参数的自适应整定与微调

现代伺服驱动器多具备自整定功能，可自动辨识负载惯量并计算最优增益。首次调试时应优先启用此功能，让系统在低速、小行程条件下完成初步整定。自整定结束后，仍需人工验证：在不同速度与负载下测试阶跃响应，观察有无超调、振荡或响应迟滞。

若自整定效果不佳，可手动微调。一般先调速度环比例增益至临界振荡点，再回退20%–30%；然后调整积分时间常数消除稳态误差；最后微调位置环增益提升跟踪精度。整个过程需耐心细致，每次仅改动一个参数并记录效果。切忌盲目增大增益追求“刚性”，过度增益反而诱发共振。对于旋转轴与夹持轴，因负载特性不同，应分别整定。

（四）安全保护阈值的合理化设定

保护参数是设备安全的最后防线，设定过低误报频发，过高则失去保护作用。过流保护应设为额定电流的120%–150%，兼顾启动浪涌与真实过载；过温保护参考电机绝缘等级，通常设为85°C–95°C；位置偏差保护根据机械间隙与工艺容忍度设定，一般为满行程的1%–3%。

力矩保护尤为关键，既要防止夹坏工件，又要避免假性滑脱。建议先以理论夹持力的80%设为上限，再通过实测逐步逼近安全边界。所有保护触发后应锁定故障状态，需手动复位方可重启，防止自动恢复掩盖根本问题。保护参数应写入非易失存储器，并纳入定期校验计划。

五、功能调试的系统化验证方法

（一）单轴运动的基准性能测试

分别对旋转轴与夹持轴进行独立测试。旋转轴测试包括：正反转低速匀速性、高速动态响应、多点定位重复精度、原点回归准确性等。夹持轴测试包括：全行程开合时间、闭合平行度、张开对称性、力控线性度等。每项测试均需多次重复，统计均值与标准差，确保数据稳定可信。

测试中密切监听机械噪声与电机声音，异常嗡鸣、咔嗒声或啸叫往往预示装配问题或参数失配。同时监测驱动器电流与温度，持续偏高可能表示摩擦过大或负载超限。单轴测试是后续复合动作的基础，任何异常都必须在此阶段解决。

（二）复合动作的时序协调性验证

模拟实际工艺流程，执行“旋转+夹持”复合动作序列。重点考察两轴运动的同步性与衔接流畅度。例如，在旋转到位的同时完成夹持，或在夹持状态下平稳旋转。若存在明显先后延迟或抖动，需调整运动规划曲线或伺服带宽匹配。

复合动作测试还应覆盖各种边界条件：最大负载、最高速度、最长行程组合等。在这些极限工况下验证系统稳定性，确保日常运行留有充足余量。记录完整动作周期的耗时，与设计节拍对比，找出瓶颈环节予以优化。

（三）力控制模式的精度与响应评估

启用力控模式，设定多级目标力值，使用经校准的测力计实测实际夹持力。绘制设定值-实测值曲线，评估线性度、迟滞与重复性。优质伺服夹爪的力控误差应控制在±3%以内。同时测试力响应带宽：施加阶跃力指令，测量达到90%目标值所需时间，该指标决定柔顺抓取的性能上限。

力控稳定性同样重要。在恒定夹持状态下长时间监测力波动，幅值过大可能源于编码器噪声或控制算法缺陷。对外部扰动（如轻微敲击工件）的恢复能力也应测试，快速稳定的力调节是精密装配的保障。

（四）重复定位精度的统计学验证

重复定位精度是衡量夹爪性能的核心指标。对旋转角与夹持位置分别进行测试：在同一目标点连续运行50次以上，用高精度位移传感器或激光测距仪记录每次实际到达值。计算平均值、极差与标准差，并与规格书标称值对比。

测试应在冷热态、不同运动方向、不同负载条件下分别进行，全面反映真实性能。若热态精度显著劣于冷态，说明散热设计或热补偿不足；反向定位偏差大则可能存在机械背隙。所有测试数据应归档保存，作为设备验收与后期维护的基准。

六、系统集成与联调优化的实战策略

（一）与机械臂的运动学耦合验证

夹爪安装后，其与机械臂构成新的运动学链。需重新标定工具坐标系（TCP），确保控制器中的模型与实际物理位置一致。标定方法可采用四点法或六点法，使用标准标定球与视觉系统辅助。标定误差应小于工艺允许公差的1/3。

联调时运行典型轨迹程序，观察夹爪在各姿态下的实际位姿是否与仿真一致。特别注意旋转动作对TCP的影响，某些机械臂在腕部旋转时TCP会发生偏移，需在控制器中启用动态补偿功能。负载参数也需更新，包括夹爪自重、质心位置与转动惯量，否则会影响轨迹精度与振动抑制效果。

（二）与控制系统的信号映射与逻辑互锁

将夹爪的控制信号（开合、旋转、模式切换）与状态反馈（到位、力值、故障）映射至PLC或机器人I/O表中。每个信号应有明确注释与单位，避免混淆。关键信号如“夹持确认”、“旋转完成”应设计双重验证逻辑，例如同时检查位置窗口与力值范围，防止误判。

安全互锁不可或缺：机械臂运动中禁止夹爪松开；夹爪未确认夹持成功前禁止抬起；通信中断时自动进入安全保持状态。这些逻辑应在控制器底层实现，不依赖上层程序，确保即使软件崩溃也能保障安全。互锁条件应经过FMEA分析，覆盖所有潜在失效模式。

（三）生产节拍的精细化调优

在功能验证通过后，进入节拍优化阶段。通过分析动作时序图，识别可并行执行的子任务，如旋转与移动同时进行、夹持与视觉拍照重叠等。优化加减速曲线，采用S型或多项式轨迹替代梯形曲线，减少冲击与 settling time。

但优化必须以稳定性为前提。每次提速后都需重新验证定位精度与夹持可靠性，避免因追求速度牺牲质量。建立节拍-良率-能耗的综合评价模型，找到最佳平衡点。最终节拍应留有5%–10%缓冲，应对来料波动或设备老化。

（四）验收测试的全面性与文档化

验收测试应覆盖功能、性能、安全、可靠性四大维度。功能测试验证所有设计需求均已实现；性能测试确认各项指标达标；安全测试验证急停、光幕、力限制等功能有效；可靠性测试通过72小时连续运行考核MTBF。

所有测试结果应详细记录，包括测试条件、方法、数据、判定结论。不合格项需整改后复测直至通过。验收文档由双方签字确认，作为交付凭证与质保依据。同时移交完整的安装调试记录、参数备份、维护手册与备件清单，确保后续运维有据可依。

七、常见故障的诊断与处置思路

（一）运动异常的系统性排查路径

当夹爪出现抖动、爬行、异响或定位不准时，应按“机械→电气→参数”顺序排查。首先断电手动检查传动机构有无卡滞、背隙过大或润滑不良；其次上电监测电机三相电流平衡性、编码器信号完整性；最后复核伺服参数是否被误改、负载惯量比是否合理。

多数运动问题源于机械装配瑕疵，如法兰未贴紧、轴承预紧不当、联轴器偏心等。切勿一遇到问题就调参数，这往往治标不治本。建立故障现象-可能原因-验证方法的对照表，提高排查效率。

（二）通信中断的分层诊断法

通信故障按OSI模型分层处理。物理层：检查线缆通断、接头焊接、屏蔽接地；数据链路层：验证波特率、站地址、终端电阻；应用层：确认报文格式、CRC校验、超时设置。使用协议分析仪抓包是最有效的诊断手段，可精确定位错误发生在哪一层。

常见诱因包括：接地环路引入共模干扰、线缆过长导致信号衰减、附近大功率设备启停造成瞬态干扰。解决措施包括加装磁环、更换光纤、优化接地拓扑等。通信问题往往具有间歇性，需长时间监测才能复现。

（三）过热保护的根因分析与对策

频繁过热报警未必是散热问题。首先监测电机实际电流，若持续接近额定值，说明负载过重或机械阻力大；若电流正常但温度飙升，可能是冷却风扇停转、风道堵塞或环境温度超标。

检查驱动器散热片积尘情况，清理通风口；确认安装方向利于自然对流；测量进出风口温差，过小表明风量不足。若负载确实偏大，可考虑降低运行频率、增加间歇冷却时间或升级更大功率型号。切勿屏蔽过热保护，这将导致电机永久损坏。

（四）力控失效的多因素溯源

力控不准可能源于传感器漂移、标定失效、机械摩擦变化或控制参数漂移。首先执行零点校准与满量程标定，排除传感器问题；然后检查夹指导轨润滑状态，干摩擦会导致力传递非线性；最后复核力控增益是否因负载变化而失配。

定期进行力控性能自检，建立历史趋势图，及时发现缓慢劣化。对于高精度应用，建议集成在线力传感器闭环校正，抵消机械传动误差。力控系统对机械状态极为敏感，任何装配变动后都需重新验证。

八、长效维护与知识沉淀机制

（一）预防性维护计划的制定与执行

基于设备使用强度与环境条件，制定分级维护计划。每日班前检查螺栓标记、电缆外观、异常噪声；每周清洁散热口、检查接地连续性；每月复检关键螺栓力矩、传感器零点；每季度全面润滑、备份参数、校准力控。

维护记录应数字化管理，关联设备序列号与维护日期，便于追踪劣化趋势。发现异常苗头及时处理，避免小问题演变为大故障。维护不仅是保养，更是数据采集的过程，为预测性维护积累基础。

（二）易损件寿命管理与备件策略

识别夹爪中的易损件：夹指摩擦片、导轨滑块、同步带、密封圈、轴承等。根据历史更换记录与工况估算平均寿命，建立预警机制。关键备件应保持适量库存，避免因缺件导致长时间停机。

更换易损件后必须重新调试相关参数，如更换摩擦片后需重标力控曲线，更换轴承后需复检回转精度。备件采购应选择原厂或认证替代品，劣质零件可能引发连锁故障。

（三）调试经验的标准化与传承

将安装调试过程中的教训与技巧固化为标准作业程序（SOP）。例如：“法兰清洁必须使用无水乙醇”、“螺栓紧固必须分三步对角”、“力控标定前需预热30分钟”等。SOP应图文并茂，标注关键控制点与验收标准。

建立新人培训体系，通过实操演练传递隐性知识。鼓励工程师撰写调试日志，分享疑难案例解决方案。知识沉淀不仅能提升团队整体水平，更能减少对个人经验的依赖，保障项目可持续交付。

（四）持续改进与技术迭代意识

安装调试不是一次性任务，而是持续优化的过程。收集产线运行数据，分析夹爪性能与良率、OEE的关联性，寻找改进空间。关注行业新技术，如新型传动材料、智能传感融合、AI参数自整定等，适时引入提升效能。

保持与设备制造商的技术交流，获取最新固件与最佳实践。参与用户社区讨论，借鉴同行经验。技术进步永无止境，唯有保持学习心态，方能在自动化浪潮中立于不败之地。

伺服旋转电动夹爪的安装调试是一项融合机械、电气、控制与工艺的系统工程，其成功依赖于严谨的流程、细致的操作与持续的优化。新手唯有摒弃侥幸心理，恪守规范、勤于验证、善于总结，方能真正驾驭这一精密装备。本文所提供的不仅是操作步骤，更是一种工程思维的养成路径——从被动执行到主动思考，从解决问题到预防问题。愿每一位踏入自动化领域的从业者，都能在实践中锤炼技艺，在反思中精进认知，最终成为值得信赖的技术骨干。
